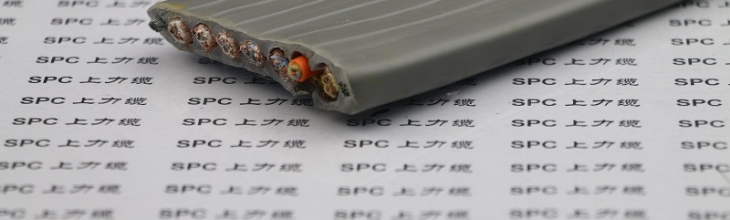

SPCLIGHTING-FLAT-CY-OF舞臺升降燈光用扁平帶狀屏蔽電纜帶光纖
電纜名稱：
SPCLIGHTING-FLAT-CY-OF舞臺升降燈光用扁平帶狀屏蔽電纜帶光纖 舞臺燈光控制屏蔽扁電纜帶光纖 舞臺燈光用屏蔽電源扁電纜帶光纜 舞臺燈光用光電組合屏蔽扁電纜 舞臺LED升降燈專用光纖復合屏蔽扁電纜 LED燈具用帶光纖多芯屏蔽扁平電纜 LED多芯帶狀屏蔽電纜線帶光纖 舞臺升降機用屏蔽扁平電纜帶光纜 升降機燈光專用屏蔽扁平軟電纜帶光纜 卷盤屏蔽扁電纜帶光纖 移動卷盤用屏蔽扁平電纜 柔性卷盤帶狀屏蔽扁電纜 高柔性移動卷盤屏蔽扁電纜 彈性體護套屏蔽扁電纜 彈性體多芯帶狀屏蔽軟電纜
電纜應用：
舞臺燈桿、移動舞臺機械設備及各類電氣裝置傳輸電能或信號及光訊號
安裝工程、工業自動化、機電成套設備、機床、物流傳輸系統、生產線等控制系統
需要抗電磁干擾的環境
適合干燥或潮濕的室內頻繁移動
室外露天安裝，必須做好防紫外線防護
電纜結構：
導體：多股束絞細絲導體，符合VDE 0295及IEC 60288第5類導體
絕緣：特殊PVC混合料
芯線：彩色或編碼芯線，3芯及以上帶黃綠雙色線（可選）
（信號屏蔽線：根據客戶要求選用）
屏蔽：鍍錫銅線編織，編織密度≥80%
芯線排列：一字、梅花或組合
光纖：2 ~ 24芯單膜或多膜（可根據客戶要求定制）
護套：特殊PVC混合料
護套顏色：灰色、橙色、黑色，可根據客戶需要定選用各種顏色
電纜特性：
電纜的長期工作溫度應不超過70℃
柔軟、耐寒、耐腐蝕性能
一字排列：自由使用長度不大于35米，移動速度不大于1.6米/秒
梅花排列：自由使用長度不大于80米，移動速度不大于4米/秒
（超過上述使用長度和移動速度時，建議增加加強件）
具有較強的抗電磁干擾能力
阻燃性：阻燃自熄符合IEC 60332-1
電纜技術參數：
工作電壓：300/500V
測試電纜：2500V
導體電阻20℃ ：根據VDE 0295及IEC 60228第5類，多股細絞銅絲
絕緣電阻：≥ 20 MΩ/km （20℃）
彎曲半徑： 移動安裝 10 X D（電纜外徑）
工作溫度： 移動安裝 - 15 ~ +70℃
|
電纜名稱 |
電纜型號 |
額定電壓 |
芯數 |
導體結構 |
標稱截面 mm2 |
|
舞臺升降燈光用扁平帶狀屏蔽電纜帶光纖 |
SPCLIGHTING-FLAT-CY-OF（一字排列） |
300/500V |
2 ~ 24 |
多股絞合導體 |
0.2 ~ 2.5 |
|
舞臺升降燈光用扁平帶狀屏蔽電纜帶光纖 |
SPCLIGHTING-FLAT-CY-OF（梅花或組合排列） |
300/500V |
4 ~ 100 |
多股絞合導體 |
0.2 ~ 185 |
|
注：以上規格為常用型，可根據用戶要求定制特殊規格 |
|||||
